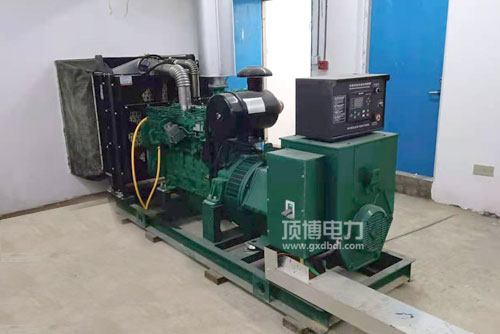

發電機200kw調節器有3根線和5根線。5根線和3根線的區別是多了一根線（L）接指示燈，另一根線接發電機中心和（N）。也就是說，五根線分別是：從點火鎖接電源，接發電機磁場F，接發電機中心和N，接儀表上的充電指示燈L，接接地端子E-。

ABC或XYZ或UVW或RST接發電機端電壓作為勵磁電源和電壓信號。標有、-或L1和L2的連接到轉子碳刷作為直流勵磁。

發電機200kw調節功能

電壓調節器的作用是保護電池，是電池的充電保護安全裝置，避免出現過度充電危害壽命。原理是這樣的，穩壓器內部有一個檢測電路。電池電壓超過限制值(一般為14v或28v）切斷開關管，停止向發電機勵磁線圈供電。發電機沒有勵磁電流。空轉[停止發電]。當電壓低于12v當開關管導通時，發電機在取得勵磁電流后發電。調節器可以自動改變勵磁線圈的電流，使發動機輸出保持穩定。

發電機必須配備調節器才能正常工作。穩壓器由限流器、反向電流中斷器和穩壓器三部分組成。限流器的作用是限制發電機的輸出電流，預防負荷過大時發電機燒壞。反向電流中斷器的作用是在發電機正常發電時接通發電機的輸出電路，否則會斷開，以預防蓄電池在發電機不發電時向發電機放出大電流而燒壞發電機。發電機穩壓器的作用是在發電機轉速變化時保持發電機電壓穩定。穩壓器結構復雜，工作可靠性低。
